Инъектор Angiomat Illumena

Отличительной особенностью аппарата является возможность использования шприцев, предварительно заполненных рентгеноконтрастным препаратом (prefilled syringe).

Инжектор используется с рентгеновской аппаратурой хорошо известных фирм-производителей: General Electric, Philips, Siemens, Toshiba.

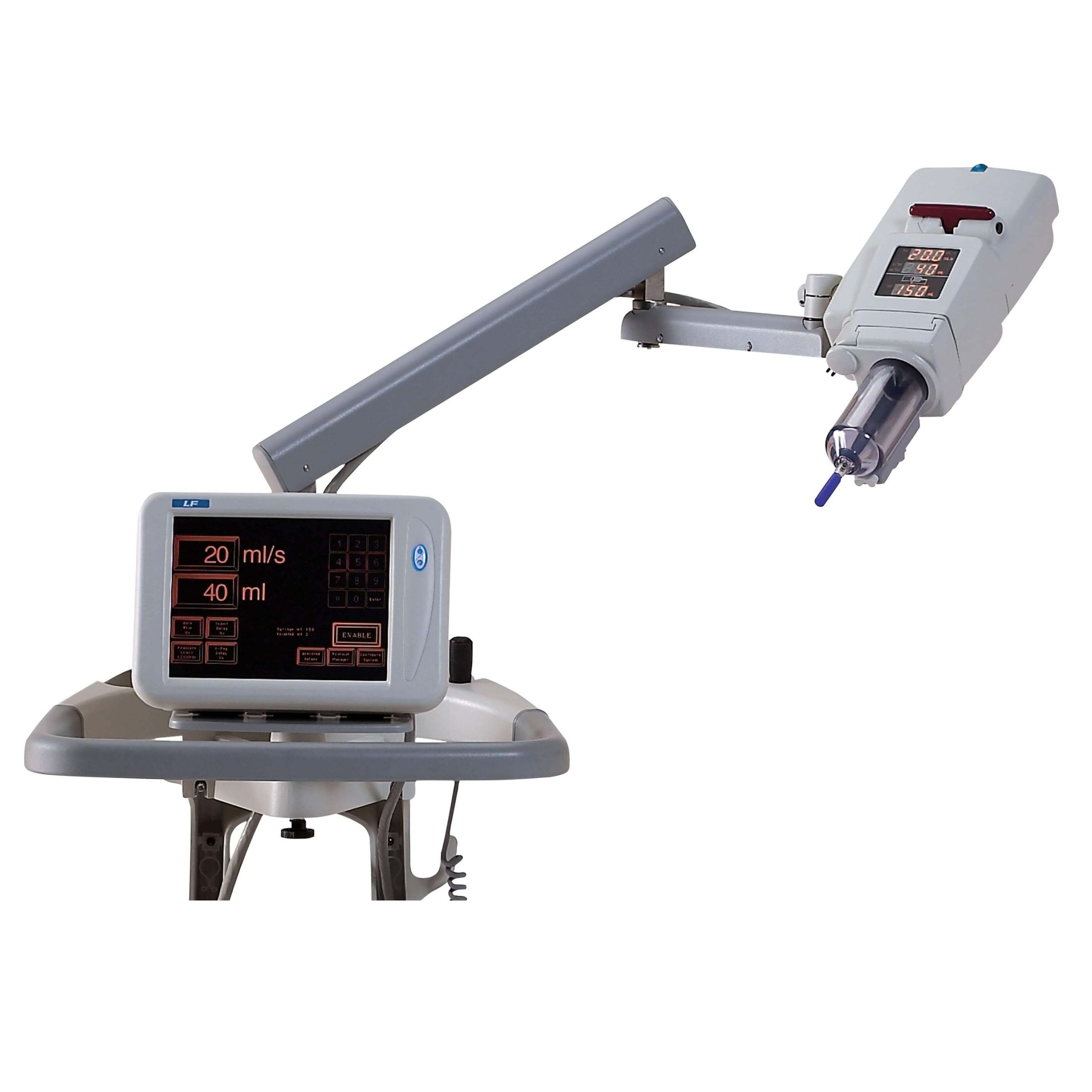

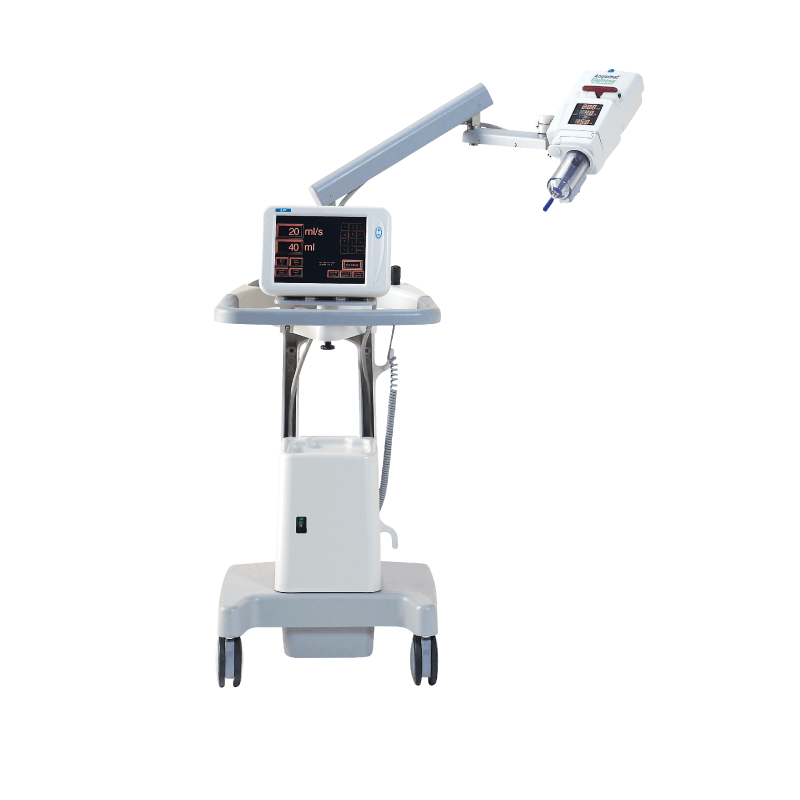

Базовый комплект инжектора, включающий рабочую головку (шприцевой насос), пульт управления, блок питания, компактно расположен на устойчивом основании (Pedestal Version).

Возможно напольное и потолочное крепление инжектора. Инжектор может быть доукомплектован системой ADAWS для обнаружения воздуха и устройством подогрева шприца. В инжекторе имеется система самоконтроля, которая автоматически контролирует состояния всех систем и автоматически отключает инжектор при возникновении неисправности с выводом соответствующего сообщения на дисплей.

При использовании инжектора в режимах ангиографии периферических сосудов и ангиокардиографии регулируются следующие параметры инъекции: скорость потока; объем или длительность; предел давления; повышение скорости; инъекция/задержка рентгеновского излучения; при использовании в режиме КТ — скорость потока; объем; предел давления; задержка сканирования. В режиме КТ необходимо ограничивать скорость потока и предел давления.

Основные технические характеристики инжектора:

Скорость потока в режиме ангиокардиографии и ангиографии периферических сосудов: Регулируется в диапазоне от 0.1 до 40.0 мл/сек: до достижения 9.9 мл/сек с шагом 0.1 мл/сек, далее — с шагом 1.0 мл/сек; в режиме КТ — в диапазоне от 0.1 до 10 мл/сек с шагом 0.1 мл/сек.

Объем шприца регулируется от 0.1 до полного объема шприца.

Длительность (только режим ангиографии) изменяется в пределах от 1 до 999 сек с шагом 1 сек.

Предел давления в режиме ангиокардиографии и ангиографии периферических сосудов регулируется в диапазоне от 75 до 1200 PSI с шагом 1 PSI. В режиме КТ — в диапазоне от 75 PSI до 300 PSI.

Задержка инъекции. Регулируется в пределах от 0 до 300 секунд.

Задержка рентгеновского излучения. Регулируется в пределах от 0 до 300 секунд.

Повышение скорости. Регулируется в диапазоне от 0 до 10 секунд с шагом 0.1 секунды.

Фазовая задержка регулируется в диапазоне от 0 до 300 секунд.

Число фаз — 1,2 или 3-4.

Входной сигнал ЭКГ (опция) -30-120 ударов/минуту.

Задержка сканирования (режим КТ) регулируется в пределах от 0 до 300 секунд.

Протоколы — в режиме ангиографии и в режиме КТ можно сохранять до 45 протоколов.

Размеры используемых шприцов

150 мл — P/N 900101, P/N 900102 (Multipak), P/N 900103 (Линден-Люэр), P/N 900104 (Multipak Линден-Люэр).

200 мл — P/N 900105.

125, 100, 75, 65, 50 мл — предварительно заполненные рентгеноконтрастным препаратом. Для использования шприцов необходимы дополнительные специальные держатели (Faceplate).

Скорость заполнения шприца — 0.2 — 25 мл/сек.

Нагреватель шприца (опция)- поддерживает номинальную температуру 37°С (98°F) нагретого контрастного вещества.

Размеры основных составных частей базового комплекта инжектора:

Пульт управления…… 304.8 мм х 209.5 мм х 57.2 мм.

Блок питания ………… 431.8 мм х 184.2 мм х 279.4 мм.

Штатив(основание)…. 546.6 мм х 1065.3 мм х 597.9 мм.

Рабочая головка………457.2 мм Х 167.6 мм Х 127 мм.

Масса:

Пульт управления……2.6 кг.

Блок питания ………. 19 кг.

Рабочая головка……. 6.9 кг.

Штатив……………….. 73.03 кг — с пультом, рабочей головкой, опорой и блоком питания.
