Конструкция и управление

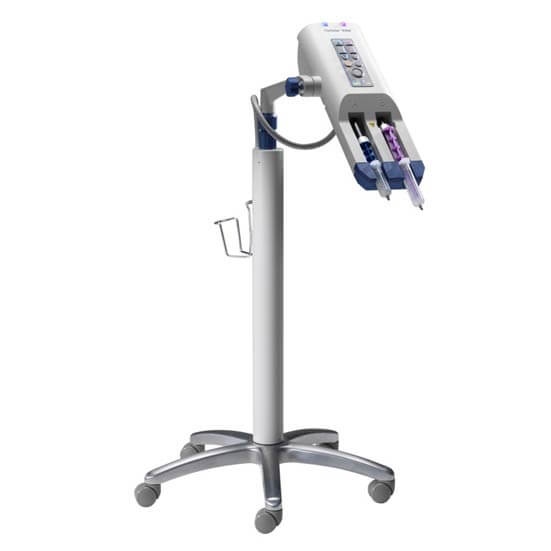

Ключевая особенность модели — использование немагнитных материалов для изготовления рабочей головки и вертикальной стойки с устойчивым основанием. Это позволяет безопасно размещать оборудование непосредственно рядом с томографом. Управление инжектором максимально эргономично: задавать все функции можно как с рабочей головки, находясь рядом с пациентом, так и дистанционно.
В базовый комплект входят:
-
блок питания и управления;
-
блок коммуникационной защиты;
-
управляющая консоль с цветным сенсорным экраном;
-
пульт дистанционного управления.
Функциональные возможности
Инжектор поддерживает создание и использование одно- и двухфазных протоколов с болюсным введением физиологического раствора. В памяти устройства можно сохранить до 20 индивидуальных протоколов. Для удобства работы предусмотрена фронтальная загрузка шприцов и функция автоматического распознавания их размера. Система совместима как с одноразовыми шприцами, заполняемыми вручную, так и с предварительно заполненными контрастными препаратами.
Программируемые параметры и режимы
OptiStar Elite MR обеспечивает точный контроль над процедурой. Пользователю доступны следующие настройки:
-
скорость вливания;
-
объем вводимого препарата;
-
давление;
-
задержка сканирования и инъекции.
Кроме того, устройство поддерживает режим капельного введения физиологического раствора (поддержание открытой вены), что обеспечивает дополнительную безопасность и контроль при проведении исследований.
Технические характеристики OptiStar Elite MR
| Скорость введения (шаг 0,1 мл/сек (для сторон А и/или В) | |
| Сторона А: | |
| Шприцы 60 мл | 0,1 – 10,0 мл/сек |
| Шприцы 10/15/20/30 мл | 0,1 – 8,0 мл/сек |
| Сторона B: | |
| Шприцы 60 мл | 0,1 – 8,0 мл/сек |
| Шприцы 10/15/20/30 мл | 0,1 – 8,0 мл/сек |
| Лимит давления: | |
| Сторона А: | |
| Шприцы 60 мл | 20-150 psi |
| Шприцы 10/15/20/30 мл | 20-200 psi |
| Сторона B: | |
| Шприцы 60 мл | 150 psi |
| Объем используемых шприцев: | |
| пустые шприцы | 60 мл |
| шприцы, предварительно заполненные контрастом | 10/15/20 и 30 мл |
| Вводимый объём | от 1,0 мл до объёма шприца |
| Отсрочка сканирования | от 0 до 60 с шагом 1 сек |
| Отсрочка инъекции | от 0 до 300 с шагом 1 сек |
| Задержка между фазами инъекции | от 0 до 600 сек |
| Количество фаз | 6 + «Timing Bolus™» |
| Количество протоколов, хранимых в памяти | 40 |
| Просмотр завершенных инъекций | 48 последних протоколов |
| Программируемые параметры капельного вливания «Drip Mode™»: | |
| скорость | 0,5 – 1,0 с шагом 0,1 мл/сек; |
| объем | 0,1 – 3,0 с шагом 1,0 мл; |
| интервал | 1 – 60 с шагом 1 сек. |
| Совместимость с МРТ | до 3 Тесла включительно |
| Требования к питанию: | |
| напряжение сети | 230 В ± 10% (переменный ток) |
| частота | 50/60 ± 3 Гц |
| сила тока | 4 А |
| Размеры основных составных частей: | |
| Консоль | 311.15мм х 215.9мм х 63.5мм |
| Рабочая головка | 177.8мм х 546.1мм х 139.7мм |
| Вертикальная стойка | диаметр 685.8мм х высота: 1092.2мм — 1346.2 мм |
| Блок управления | 254 мм х 107.95 мм х 387.35 мм |
| Блок питания | 254 мм х 107.95 мм х 241.3 мм |
| Блок коммуникационной защиты (фильтр) | 101.6ммм x 254.0ммм x 76.2 мм |
| Масса: | |
| Консоль | 2.6 кг |
| Рабочая головка | 6.57 кг |
| Вертикальная стойка | 13.00 кг |
| Блок управления | 7.26 кг |
| Блок питания | 5.21 кг |
| Блок коммуникационной защиты (фильтр) | 4.54 кг |
