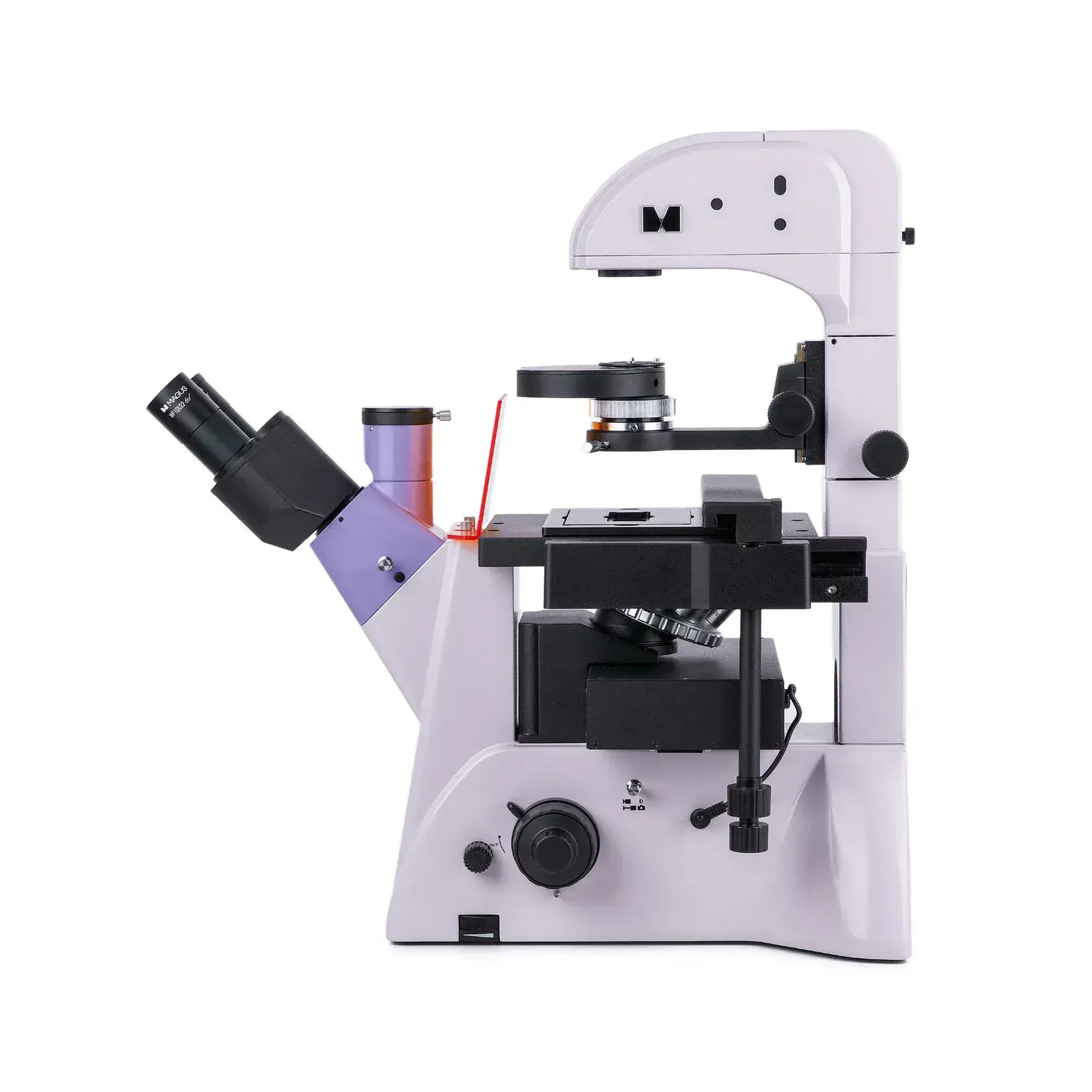

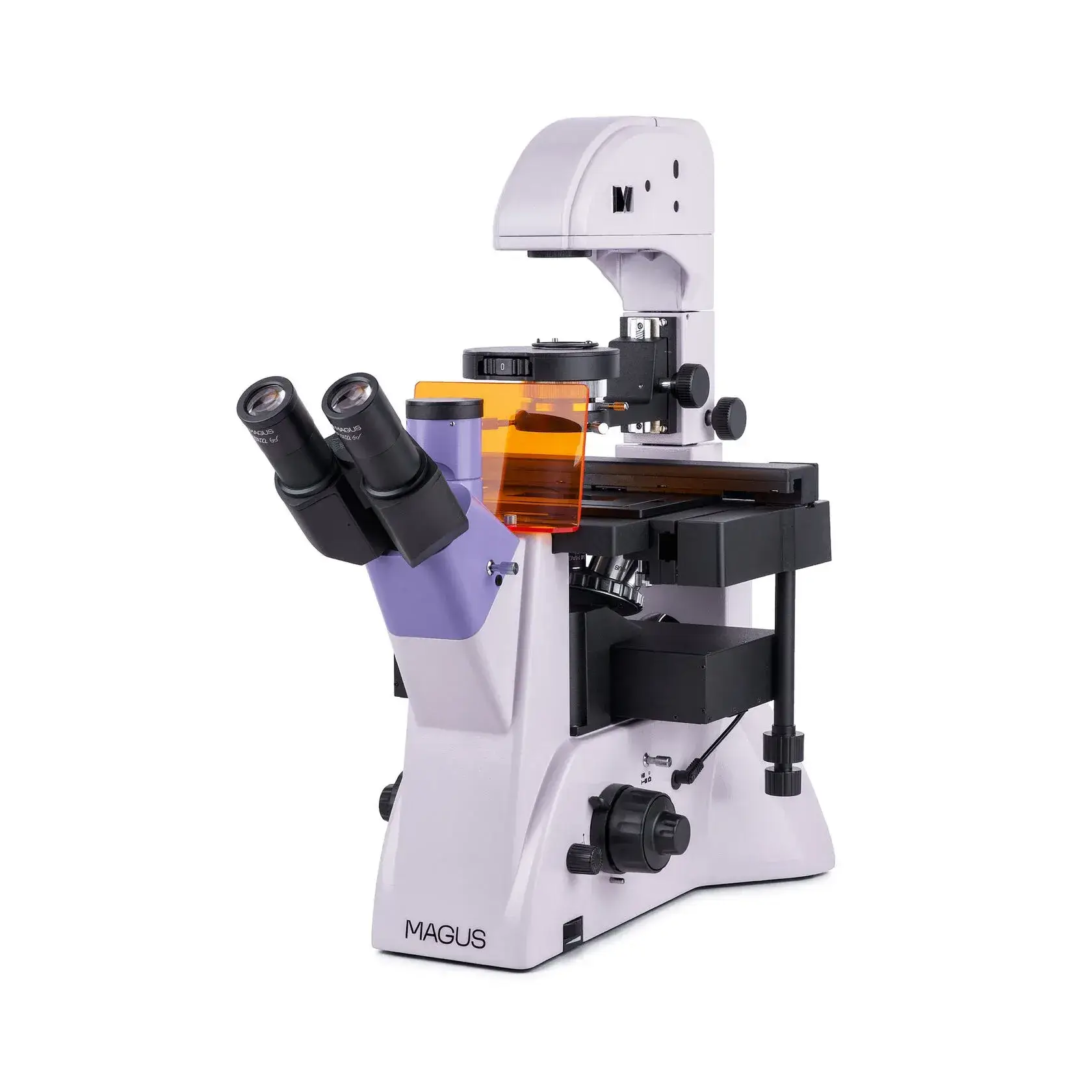

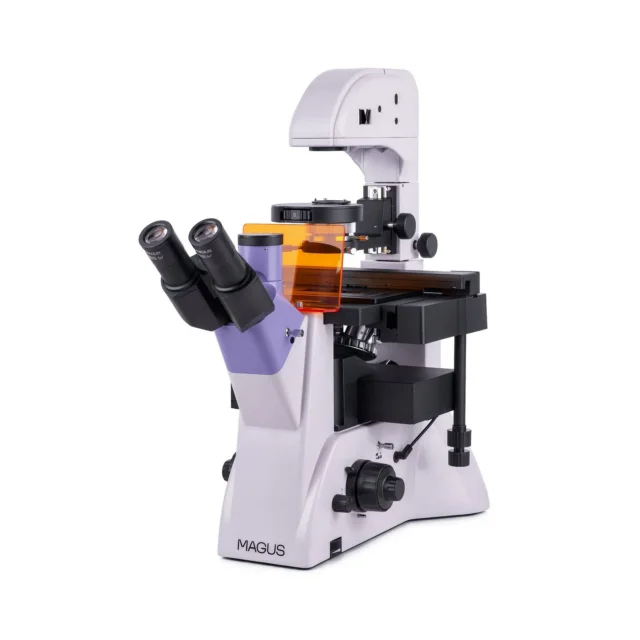

Микроскоп люминесцентный Lum 500L (MAGUS).
- Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
- Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
- Тринокулярная визуальная насадка с возможностью выбора высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Осветители отраженного и проходящего света – экономичные светодиоды 5 Вт со сроком службы до 50 000 часов
- Настройка освещения по Кёлеру
- Отклоняемый штатив для работы с посудой высотой до 165 мм
- Фильтры возбуждения видимой люминесценции для флюорохромов DAPI, FITC и TRITC
- Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
- Широкая линейка дополнительных аксессуаров
Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.Револьверное устройство

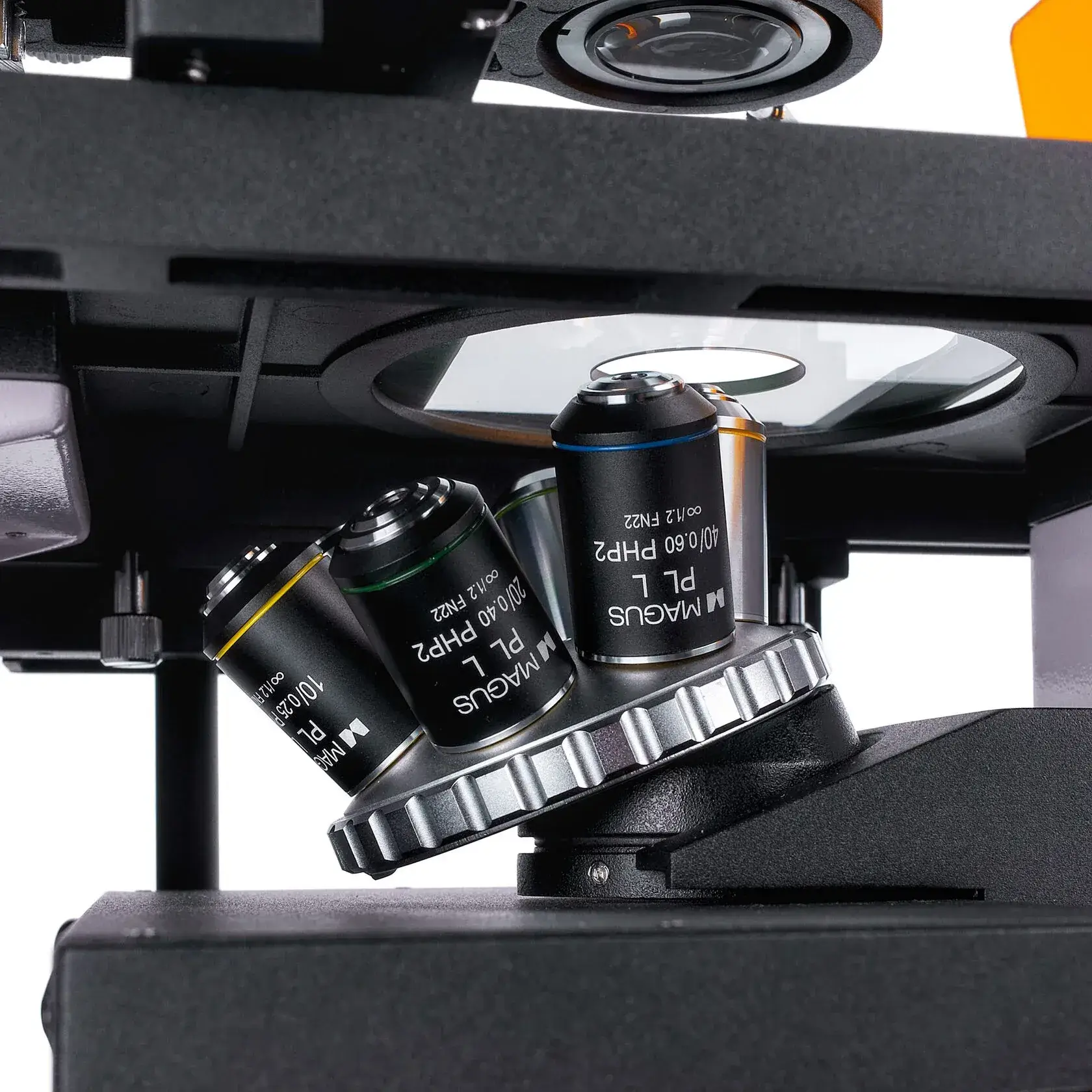

Револьвер на 6 объективов установлен на штатив под столиком.Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.
Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
Предметный столик

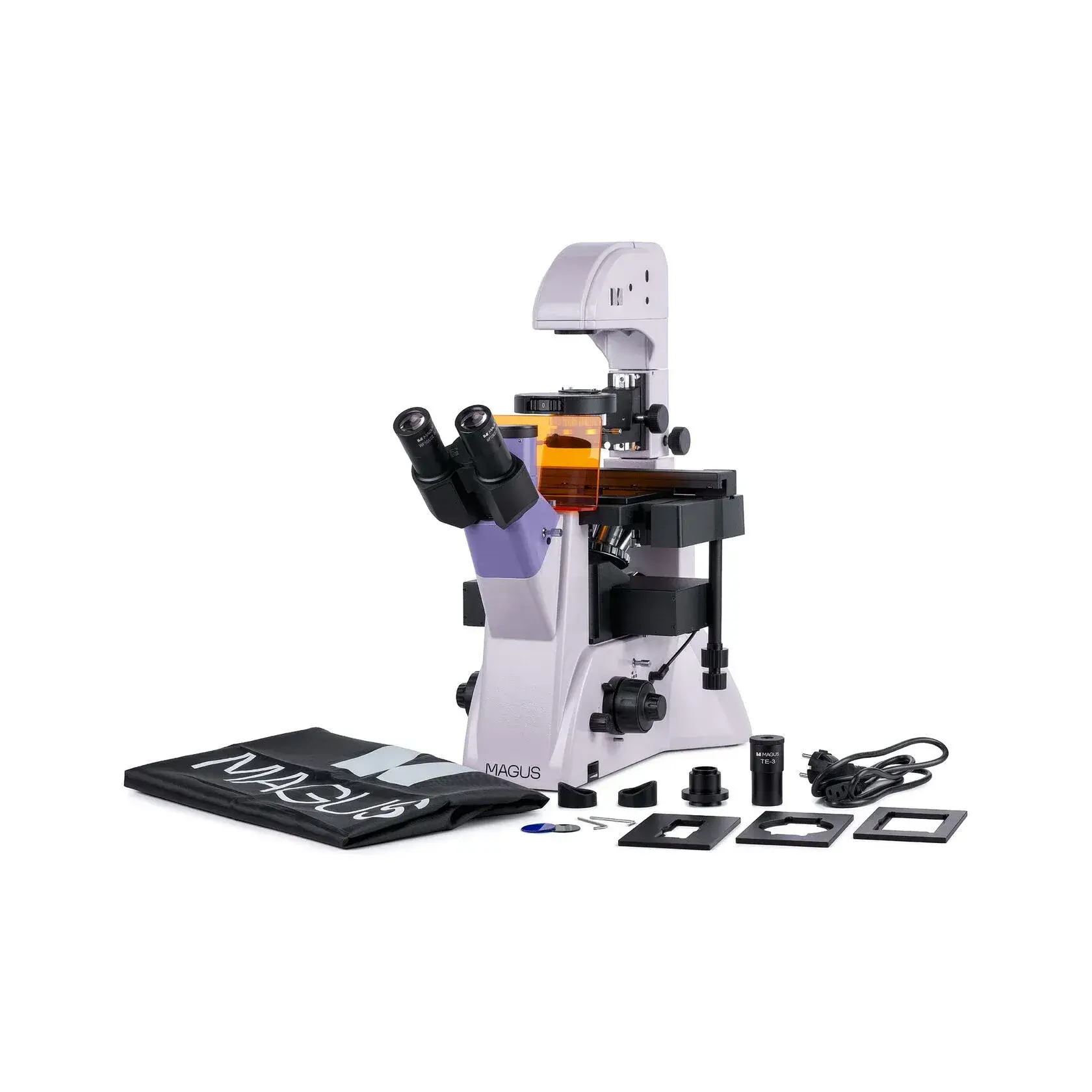

На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят три держателя лабораторной посуды под разные размеры посуды.
Осветитель видимой люминесценции
Источник возбуждения люминесценции – 5-ваттный светодиод. Осветитель содержит три фильтра возбуждения – для флюорохромов DAPI, FITC и TRITC.
В отличие от ртутных ламп светодиоды не требуют громоздких блоков питания, потребляют незначительное количество электроэнергии и не содержат вредных паров ртути. Живые клетки в светодиодном освещении не получают повреждений от УФ-излучения и дольше сохраняют жизнеспособность. Светодиоды мгновенно набирают яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно. Срок службы светодиодов – 50 000 часов.
Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.
Конденсор
Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.
Источник проходящего света
В осветителе проходящего света стоит 5-ваттный светодиод. Он излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.
Освещение по Кёлеру в проходящем свете
Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Конструкция микроскопа | Инвертированный |
| Поле изображения | Плоское |
| Методы в отражённом свете | Люминесценция |
| Методы в проходящем свете | Светлое поле, фазовый контраст |
| Увеличение (база) | 100–400× |
| Увеличение (опции) | 40–500/600/800/1000× |
| Длина тубуса | Бесконечность (∞) |
| Визуальная насадка | Тринокулярная, Зидентопф, разворот 180°, наклон 45° |
| Собственное увеличение насадки | 1× |
| Межзрачковое расстояние | 48–75 мм |
| Посадочный диаметр окуляров | 30 мм |
| Окуляры (база) | 10×/22 мм, удалённый зрачок 10 мм |
| Окуляры (опции) | 10×/22 со шкалой; 12,5×/14; 15×/15; 20×/12; 25×/9 |
| Револьверное устройство | На 6 объективов |
| Тип объективов | Планахроматы, бесконечность, парфокальная высота 45 мм |
| Объективы (база) | PLL 10×/0,25/4,3; PLL 20×/0,40/8,0; PLL 40×/0,60/3,5; фазовые аналоги PHP2 |
| Опциональный объектив | PL 4×/0,10/21,0 |
| Пружинящая оправа | У объективов 40× |
| Предметный столик | 227×208 мм, неподвижный, перемещение образца, стеклянная вставка Ø118 мм |
| Держатели посуды | Под разные форматы чашек |
| Перемещение препарата | 77/134,5 мм |
| Конденсор | NA 0,6, 55 мм, поворотная фазово‑контрастная система |
| Полевая диафрагма | Регулируемая ирисовая |
| Фокусировка | Коаксиальные рукоятки (грубая/тонкая), с двух сторон |
| Цена деления тонкой фокусировки | 2 мкм |
| Регулировка жёсткости грубой фокусировки | Есть |
| Блокировка грубой фокусировки | Есть |
| Освещение | Проходящий и отражённый свет |
| Источник отражённого света | Светодиод 5 Вт |
| Источник проходящего света | Светодиод 5 Вт, регулируемая яркость |
| Фильтры люминесценции | DAPI, FITC, TRITC с указанными длинами волн |
| Фазово‑контрастное устройство | Вращающийся диск + центрирующий микроскоп |
| Питание | 85–265 В / 50–60 Гц |
| Рабочие температуры | 5…35 °C |
| Рабочая влажность | 20…80 % |
