Мобильный рентген Econet MDR 1.3

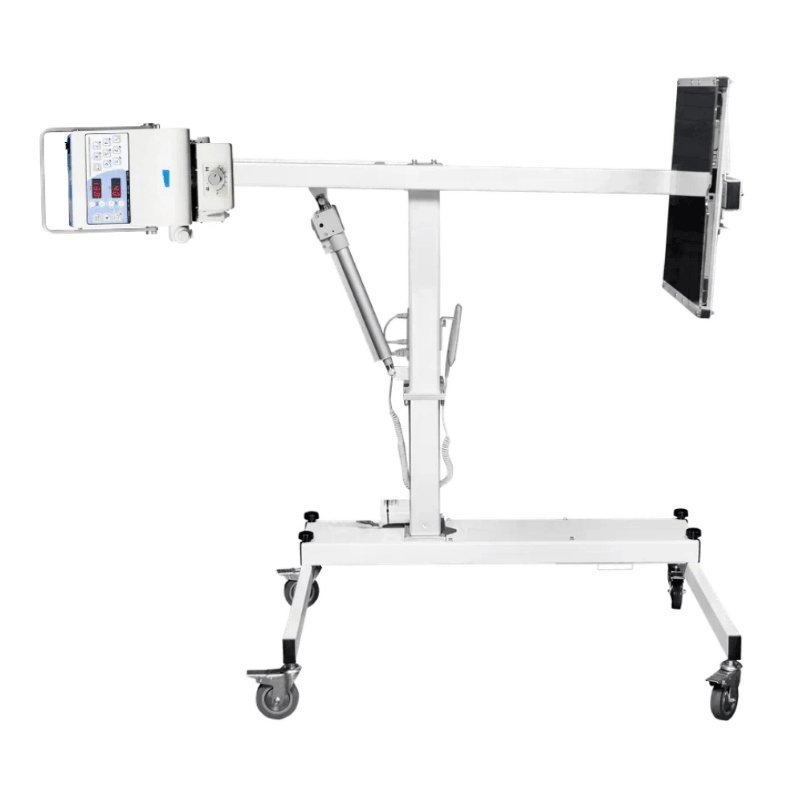

Мобильный цифровой рентген Econet MDR 1.3 (излучатель meX+60, детектор Rayence SCC1717, Т-образный штатив) (Medical Econet).

ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА:

— Использование современных цифровых технологий получения изображений в  реальном времени с возможностью компьютерной обработки обеспечивает высокое диагностическое качество изображения при низкой лучевой нагрузке.

— Исходящая мощность до 3,2 кВт позволяет получать качественные снимки у тучных пациентов.

— Работа от однофазной сети с номинальным напряжением 230 В (действующее значение напряжения) с колебаниями напряжения питающей сети 10% и частотой 50 Гц при сопротивлении питающей сети не более 0,4 Ом.

-Штатив легко разбирается и упаковывается в кейсы для транспортировки к месту проведения исследований.

— Конструкция позволяет работать в рентген кабинете площадью от 12 кв.м.



СПЕЦИФИКАЦИЯ:



ЕДИНЫЙ ШТАТИВ ПРИМНИКА РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ И ИЗЛУЧАТЕЛЯ:

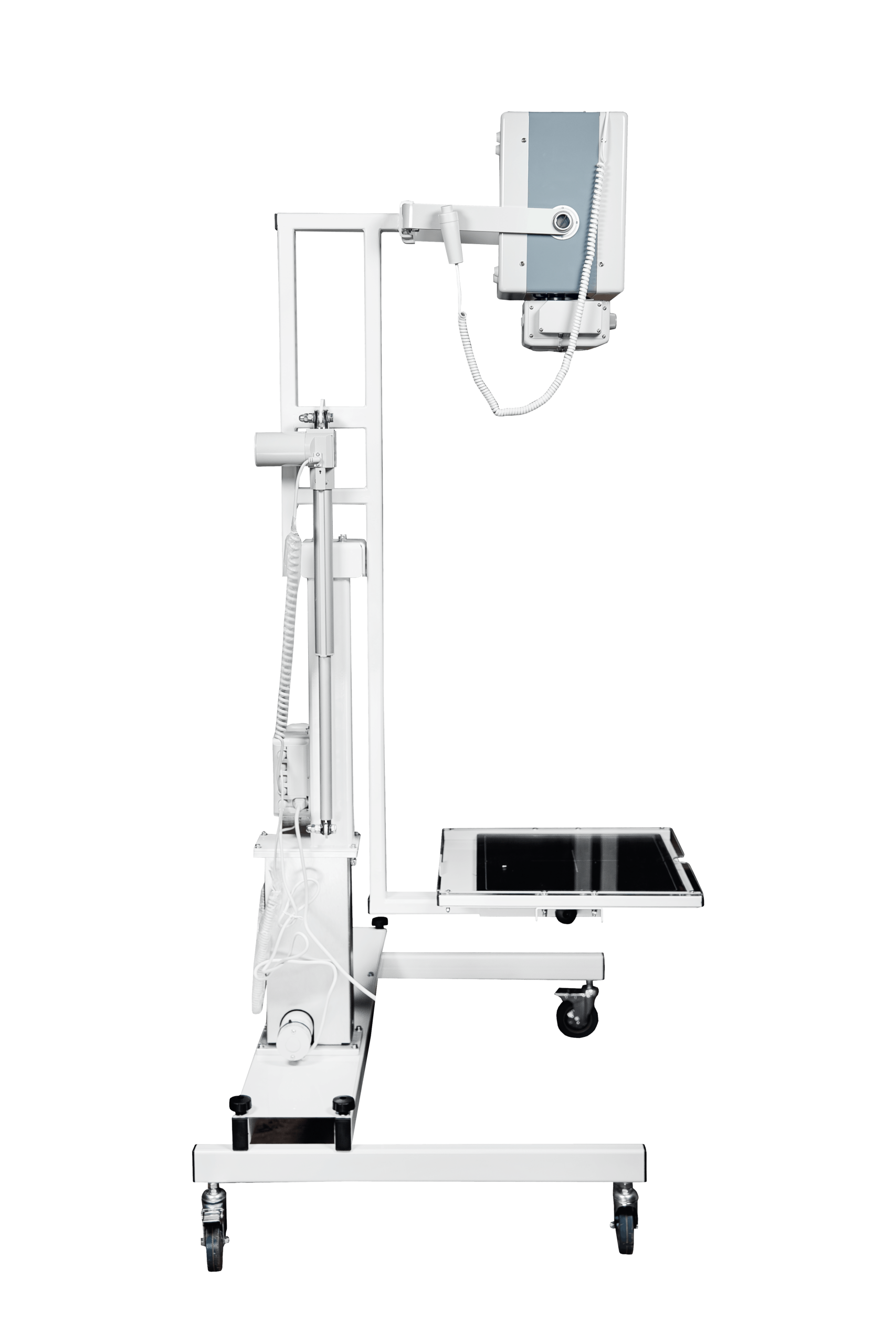

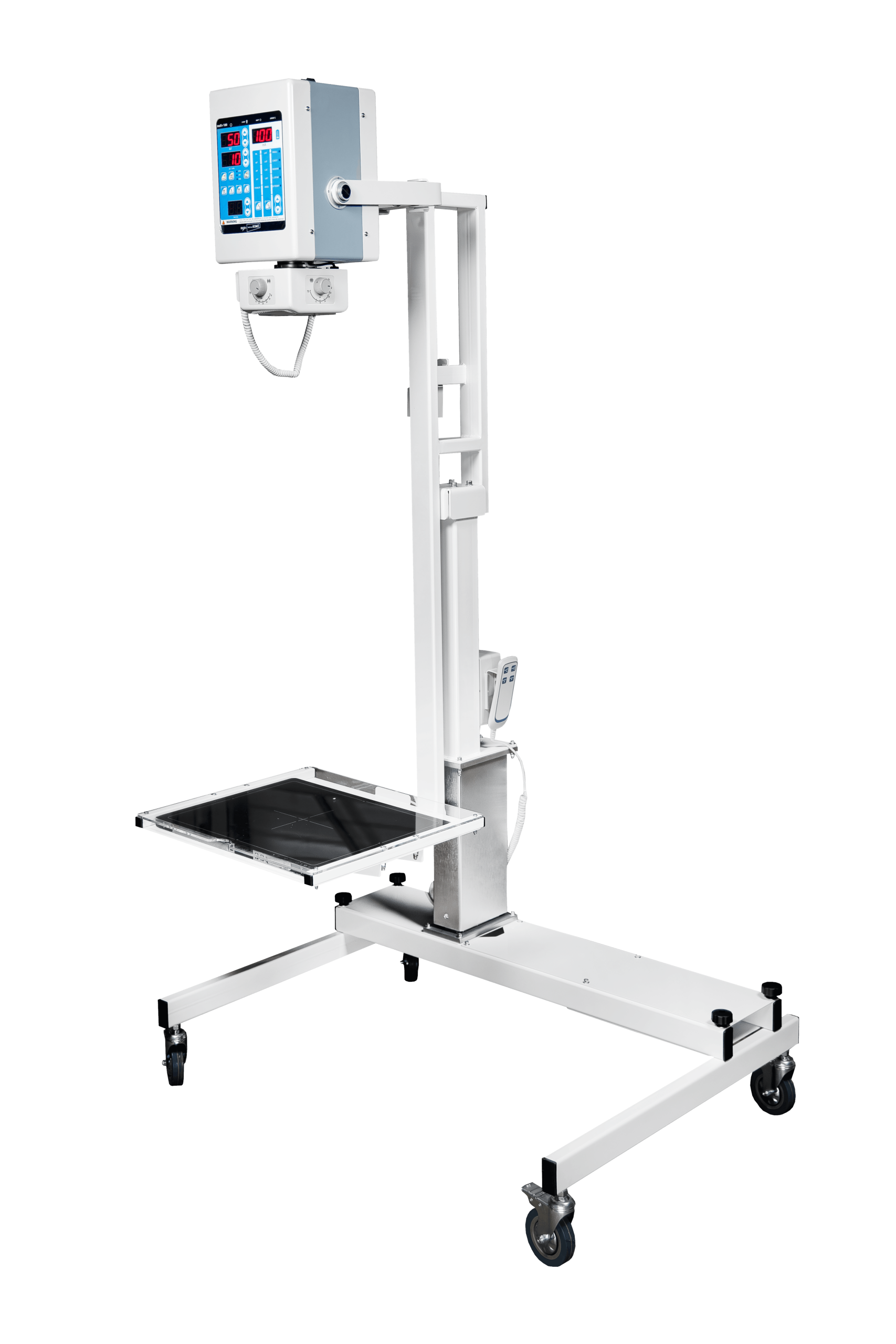

—  Многофункциональный подъемно-поворотный штатив  с электромеханическим приводом для синхронизированного перемещения детектора и излучателя, управляется специальным пультом и способен как подниматься, так и поворачиваться на 180 градусов;

— Диапазон перемещения системы «приемник-излучатель» в вертикальном     направлении 550 мм;

— Расстояние от фокусного пятна до плоскости приемника изображения (1200 ± 50) мм;

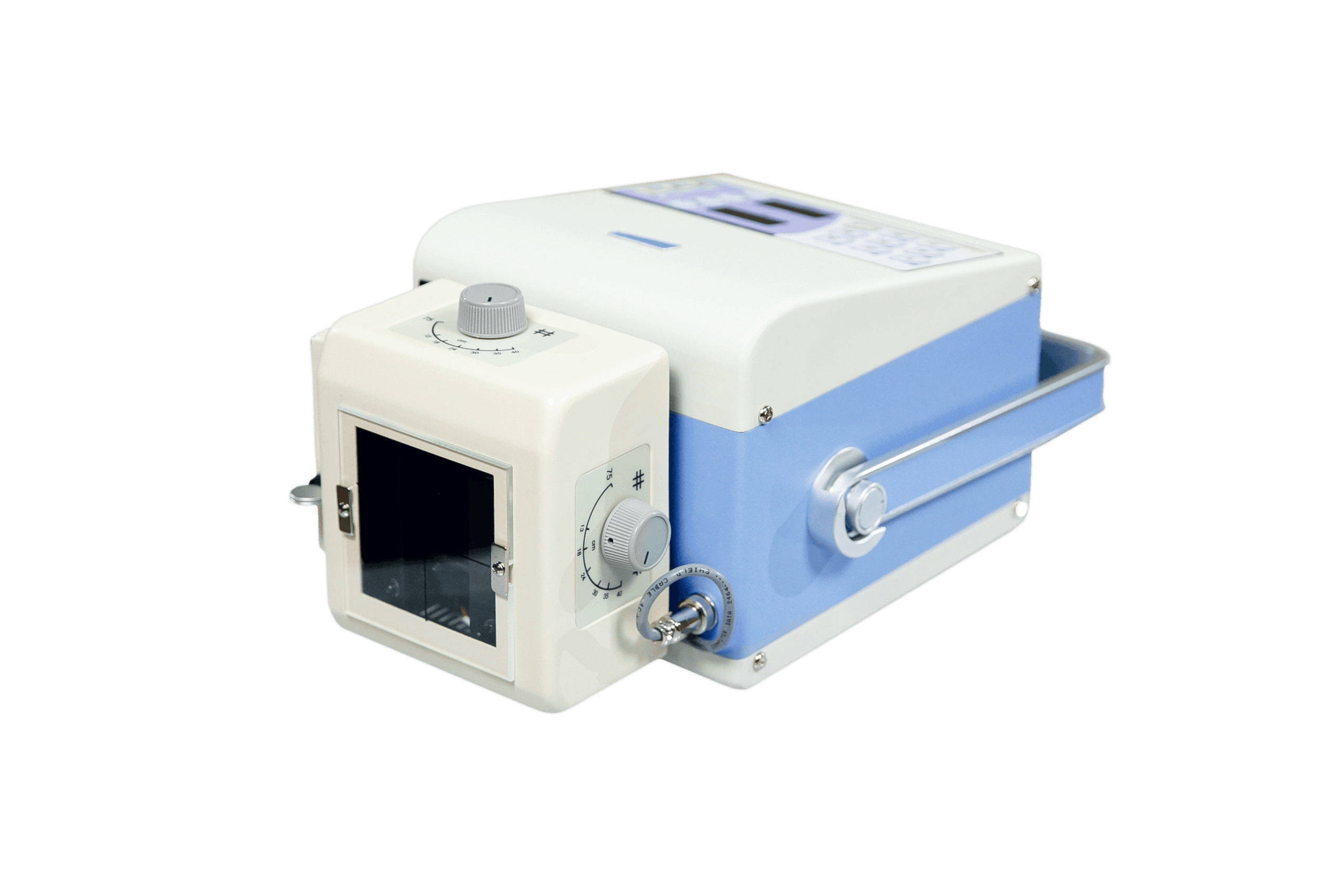

МОНОБЛОК Econet Mex60:

Рентгеновское питающее устройство:

— Напряжение питающей сети однофазное  220В.

— Номинальная электрическая мощность 3,2  кВт.

— Регулировка анодного напряжения в диапазоне 40-100 кВ.

— Регулировка количества электричества в диапазоне 0,4-100 мА*с.

Рентгеновская трубка:

— Размер фокусного пятна анода 2.0 мм *2.0 мм.

— Тип анода – неподвижный.

— Производитель трубки – Canon (Япония).

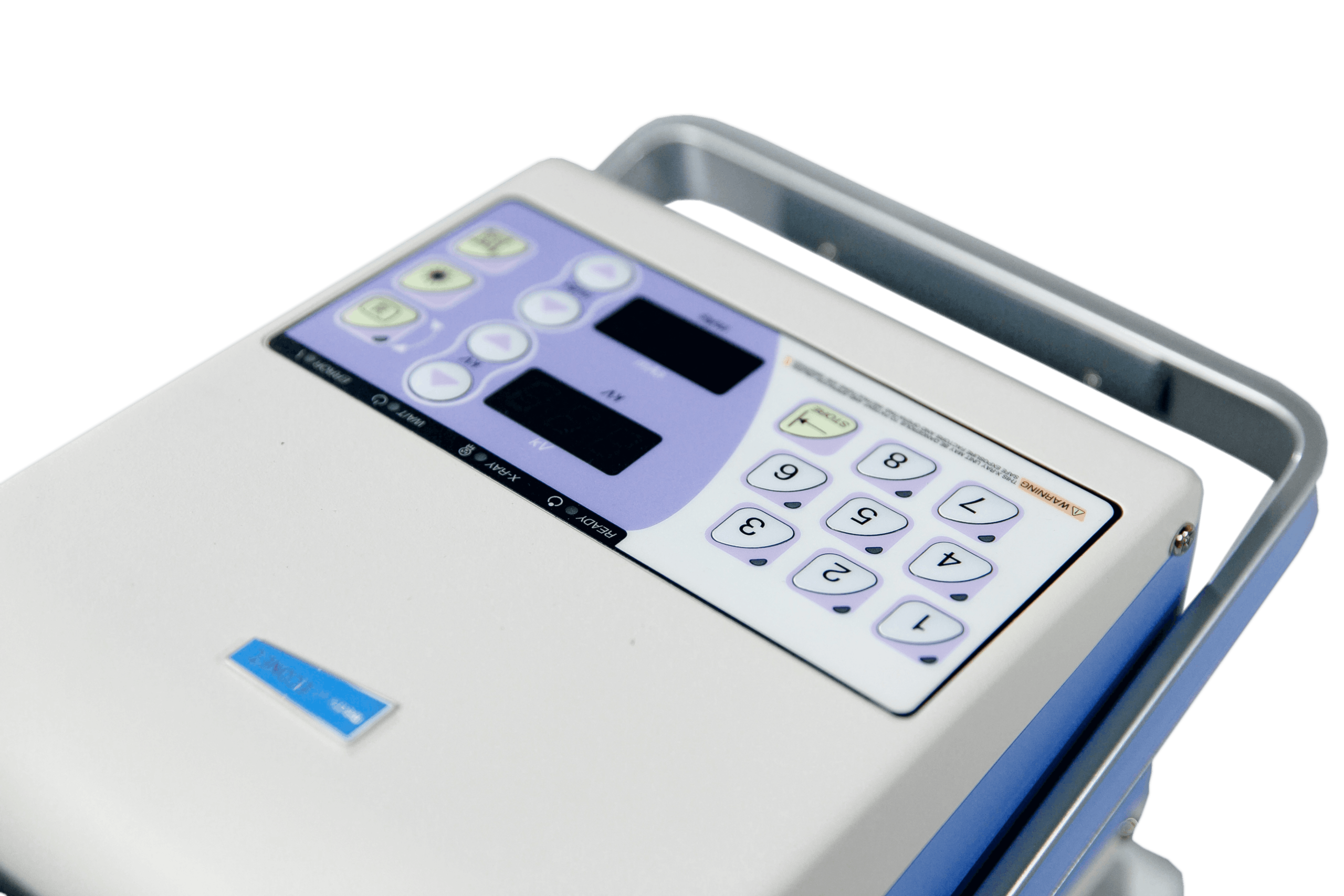

Программы автоматики моноблока:

— 12 предустановленных режимов сьемки с функцией памяти.

— Измеритель фокусного расстояния и лазерный целеуказатель с фиксацией на фокусном расстоянии 120см.

Диафрагма(коллиматор)

— Регулируемая поворотная диафрагма;

— Максимальный размер рабочего поля 430х430мм при фокусном расстоянии 120см.

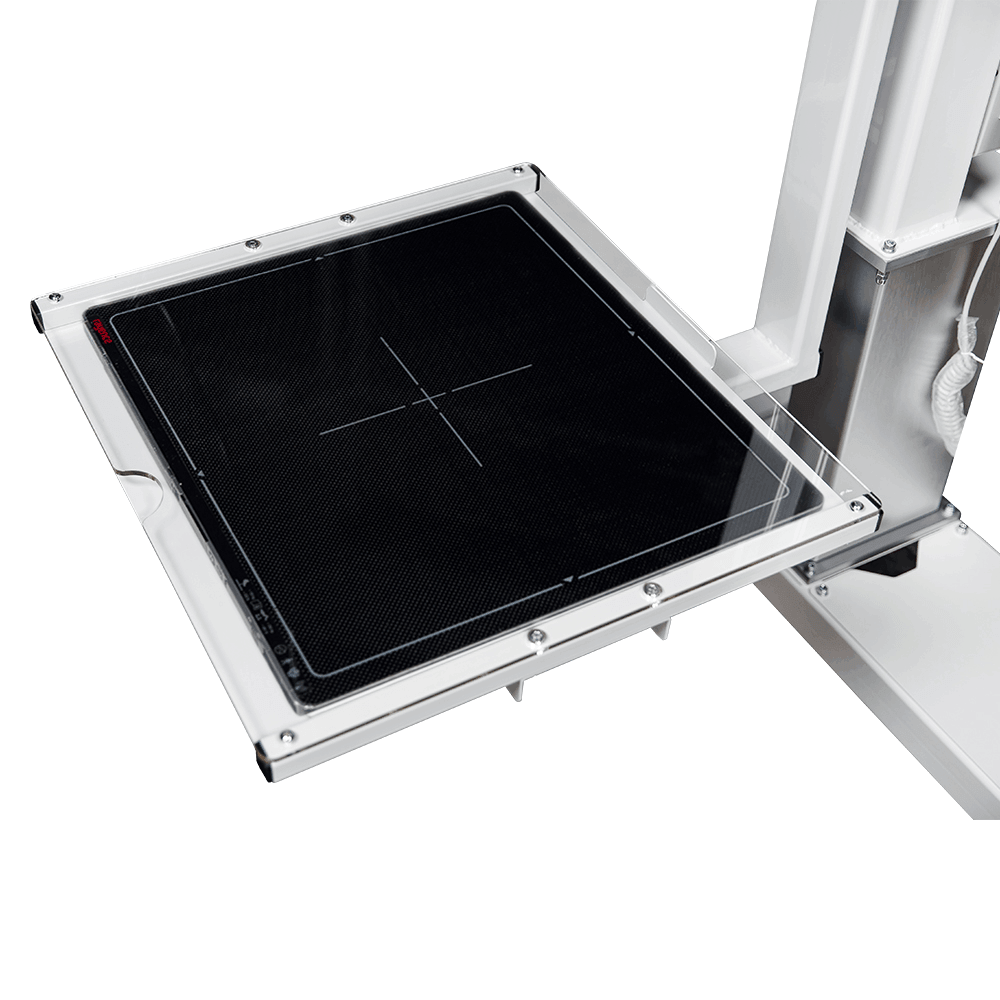

ЦИФРОВОЙ ПЛОСКОПАНЕЛЬНЫЙ ДЕТЕКТОР:

— Полноформатный цифровой детектор с матрицей 43 на 43 см;

— Матрица изображения 3328 х 3328 пикселя;

— Пространственное разрешение 4.0 пар лин./мм;

— Эффективность квантового преобразования 50%;

— Разрядность аналогового-цифрового преобразователя 16 бит.



Возможности ПО автоматизированных рабочих мест:

—   Язык интерфейса оператора – русский;



Пакет програмных функций улучшенной визуализации:

— функция автоматического определение корректности выполненного снимка(оценка снимка по цветовой шкале),

— функция электронного ассистента(подсказывает рентген лаборанту параметры необходимые для корректного снимка),

— функция програмного усиления чуствительности пикселя(позволяет детализировать малоконтрастные объекты.



Ведение базы данных пациентов:

Хранение следующих данных пациентов:

Номер карты, ФИО, дата рождения, полис, комментарий.

Функции работы с БД пациентов: добавление новых пациентов, редактирование,

Удаление записей о пациенте и исследовании. Поиск нужного пациента по любым его   персональным   данным,   формирование   списка   пациентов   по   различным фильтрам.



Ведение базы данных исследований, выполненных на аппарате:

Автоматическое получение и хранение следующей информации об исследовании: параметры  экспозиции  (кВ,  мАс,  сек),  эффективная  доза  облучения  пациента, описание исследования

Функции работы с БД исследований: добавление нового исследования, удаление исследования,  добавление  описания,  формирование  списков  исследований  по различным  критериям:  выполненных,  неописанных,  выполненных  в  указанном временном интервале.



Работа с изображениями:

—   Поддерживаемые форматы изображений: DICOM, TIFF, BMP, JPEG.

—   Функции визуального анализа:

—   Вывод одновременно на просмотровый стол 16 изображений.

—   Вывод изображения в размер экрана.

—   Поворот изображения на угол, кратный 90 градусов.

—   Зеркальное отображение изображения (вертикальное/горизонтальное).

—    Управление яркостью/контрастностью изображения.

—   Просмотр изображения в негативе, позитиве.



Функции постобработки изображения:

—   Автоматическое определение яркости и контраста изображения.

—   Гамма-коррекция.

—   Изменение резкости.

—   Усиление контраста малоконтрастных объектов.

—   Выравнивание яркости изображения.



Функции рентгенометрии:

—   Определение размеров.

—   Определение расстояний.

—   Определение углов.

—   Определение площадей прямоугольных и эллиптических областей.

—  Определение   статистических   характеристик   изображения   и   выделенной   зоны интереса   (минимальная,   максимальная,   средняя   яркость,   среднеквадратичное отклонение яркости).

—   Оценка оптической плотности в заданной точке.

—   Получение гистограммы изображения.



Печать изображений:

—   Печать выбранных изображений вместе с описанием на офисные принтеры.

—   Печать изображений на медицинские DICOM-принтеры.



Составление протоколов по исследованию:

—   Печать отчетов на офисный принтер

—   Экспорт исследований на внешние носители информации:

—   Экспорт исследований на жесткий диск в формате DICOM.

—   Экспорт исследований на диски CD/DVD в формате DICOMDIR вместе с программой просмотра снимков.

—   Экспорт исследований на cъемные USB-носители.



Комплект поставки:

• Излучатель Econet Mex60.
• Плоскопанельный детектор Rayence1717 SCC 127 мкм.
• Т-образный подъемно-поворотный штатив с пультом управления подъемной колонной и поворотным актуатором.
• Емкость из рентгенопрозрачного оргстекла для установки плоско-панельного детектора.
• Рабочая станция лаборанта на базе компьютера или ноутбука на выбор.
• Программное обеспечение XmaruView cо всеми возможностями измерения и корректировки исследований, поддержка всех основных форматов, запись исследований.
• Защитные деревянные и алюминиевые кейсы для транспортировки оборудования в разобранном виде.
